Logiciel de
calcul de rayons sonores en milieu marin
Principe de calcul :

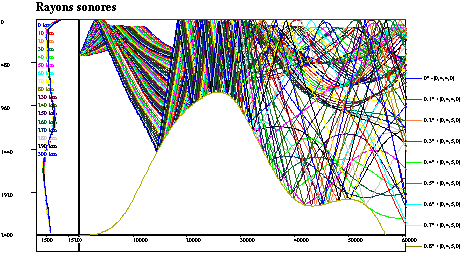

Ce logiciel prédit le champ
sonore par une méthode dite de rayons, c'est-à-dire qu'il résout l'équation
des rayons,
simplification de l'équation de Helmholtz dans le cas des hautes
fréquences.
La terminologie de
« Rayons » est de ce fait employée par analogie avec les rayons
lumineux.
Cette équation
différentielle exprimant la trajectoire d'un rayon, fait intervenir les
valeurs locales de la célérité et de ses dérivées.
Lorsque le milieu est
stratifié, elle admet des solutions analytiques qui sont des portions de
cercles; lorsqu'il est évolutif,
c'est-à-dire que le profil de célérité varie
avec la distance de propagation, il n'existe pas de solution analytique
générale même pour des lois simples de la célérité C(r,z).
L'équation des
rayons est donc intégrée numériquement à l'aide d'un schéma de Runge-Kutta d'ordre 4 progressant le long de l'axe des
distances,
mais aussi le long de l'axe des immersions pour la détection des
strates horizontales de célérité différente ou encore sur les pentes du fond
pour la localisation du point d'impact.
La précision à l'ordre 4 est donc assurée tout le long de la trajectoire.
Le programme est réalisé en C++.
Nouveauté
2012 : Option récente permettant de modéliser, en temps réel, les chenaux de
transmission et les communications ASM
Environnement pris en compte :
|
- Milieu stratifié: homogène horizontalement:
calcul des solutions analytiques et discrétisation de ces solutions.
|
|
- Milieu évolutif avec la distance de
propagation (description 2D (distance, immersion) du champ de célérité):
calcul numérique des solutions. Le nombre de profils nest limité que par la
mémoire du calculateur.
|
|
- Profil et nature du fond variables avec la
distance de propagation pour le calcul des pertes. Le type du fond est
sélectionné parmi: Sédiments, Sable, Vase, Roches, Automatique, Fond Fluide,
Fond Fixe (Valeur de la perte constante en dB)
|
|
- Prise en compte dune surface variant dans
lespace et dans le temps
|
Fonctionnalités :
|
|

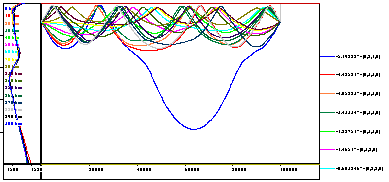

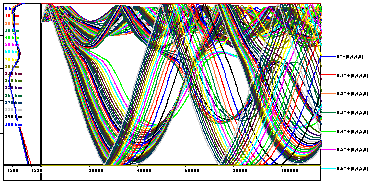

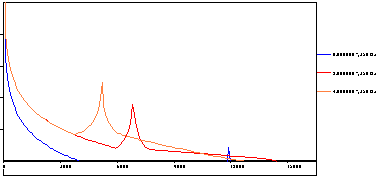

- Pertes le long des rayons
|
|
|
|

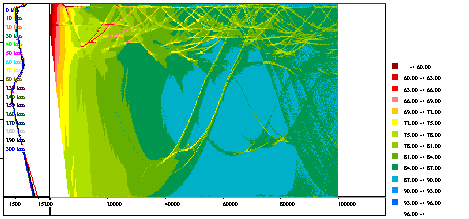

- Cartographies des pertes sonores
|
|
|
|
Autres fonctionnalités
-
Itération automatique pour lancer de multiples calculs. Visualisations
diverses. Curseurs et repères dynamiques.
- Nombreuses fonctions
« Copier-Coller » : données denvironnement, caractéristiques
des rayons, caractéristiques des réflexions, graphiques
-
Sauvegarde des résultats pour le web : remplissage
dun dossier HTML contenant les courbes aux formats Gif, Jpeg
Ce programme se veut être un
véritable outil pour l'ingénieur. Il ne nécessite pas de connaissance
particulière en informatique
puisquil reprend les interfaces conviviales de Windows. Il propose des
valeurs par défaut aux paramètres physiques et leur compatibilité est gérée.
Environnement informatique :
Fonctionnement de la version
complète avec IHM
sur Station PC sous
WINDOWS
95 ou
NT.
Le noyau est écrit en
C++
ANSI et tourne
sur toute sur station équipée dun compilateur
C++.
L'usage de la version de démonstration est réservé
uniquement à l'évaluation du produit.
Pour télécharger la version de démo
|
Configuration minimale :
- Fonctionne sur PC Pentium 32 Mo Ram
- Écran SVGA (800*600)
- Windows 95, 98 ou NT
- Carte réseau (sauf démo)
Configuration conseillée :
- Fonctionne sur PC Pentium II 128 Mo Ram
- Écran SVGA (1280*1024)
- Windows 95, 98 ou NT
- Carte réseau (sauf démo)
|
|
